Popis produktů

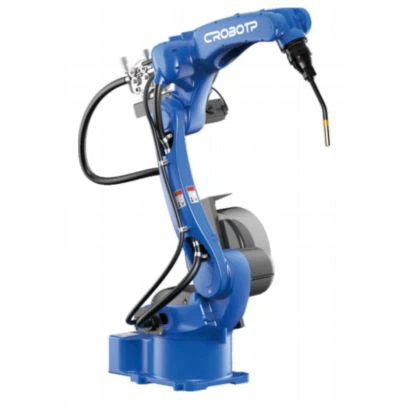

Univerzální laserový svařovací robot CRP-RA20-12-J integruje robustní tělo robota a kompaktní elektrickou skříň, která je dodávána s před-integrovanou softwarovou sadou laserového svařování. Tento systém, navržený pro všestranné aplikace při vysoce přesném laserovém svařování, průmyslovém laserovém řezání a laserovém opláštění odolném proti opotřebení, poskytuje flexibilní automatizaci pro komplexní zpracování materiálů.
Charakteristika výkonu robota
● Vyhrazené rozhraní pro laserové svařování
Integrované ovládání modulace napájení, podávání drátu, pozvolný start/stop, před{0}}vyzařování/útlum laseru, detekce přilepení drátu, před-odtahování drátu a doplňování drátu.
● Pevný vysoce{0}}přesný pohybový systém
Opakovatelnost ±0,02 mm s téměř-nulovými vibracemi pro stabilní laserové zpracování.
● Duální{0}}režim ovládání podávání drátu
Přímá synchronizace servo/krokového motoru pro přesné podávání drátu 0,6-2,0 mm.
● Vertical Teach Pendant
O 40 % rychlejší programování ve srovnání s konvenčními přívěsky pro CRP-RA15-12-J.
● Kompaktní vestavěná elektrická skříň
O 35 % menší půdorys umožňuje přímou integraci do laserových hostitelů.
● Jednofázové-220V Plug & Play
Standardní jednofázový-příkon pro rychlé nasazení.
● Ochrana UPS průmyslové-třídy
Přepnutí napájení menší nebo rovné 5 ms s automatickým obnovením procesu po výpadcích.
● Obsahuje
Subjekt: CRP-RA20-12-J
Elektrická skříň: G5A
Výukový přívěsek: Vertikální výukový přívěsek, délka kabelu 6 metrů
Operační box: 2 (s kabelem 5 - m)
Ovládací skříň a hlavní těleso propojovací kabel 5 metrů
Buben a stojan na svařovací drát
Volitelné dvě vnější osy
Technické parametry těla robota
|
Model |
CRP-RA20-12-J |
|
|
Počet pohybových os |
6 |
|
|
Konec zatížení |
12 kg |
|
|
Provozní rádius |
2015 mm |
|
|
Přesnost opakovatelnosti |
±0,08 mm |
|
|
Maximální úhel každé osy |
J1 |
Montáž na zem/vzhůru nohama -167 stupňů ~167 stupňů, montáž na stěnu -30 stupňů ~30 stupňů |
|
J2 |
-50 stupňů ~ 170 stupňů |
|
|
J3 |
-8 stupňů ~155 stupňů |
|
|
J4 |
-190 stupňů ~ 190 stupňů |
|
|
J5 |
-135 stupňů ~ 135 stupňů |
|
|
J6 |
-210 stupňů ~ 210 stupňů |
|
|
Maximální rychlost kloubu |
J1 |
170 stupňů / S |
|
J2 |
170 stupňů / S |
|
|
J3 |
200 stupňů / S |
|
|
J4 |
350 stupňů / S |
|
|
J5 |
350 stupňů / S |
|
|
J6 |
540 stupňů / S |
|
|
Přípustný točivý moment |
J4 |
40N.m |
|
J5 |
40N.m |
|
|
J6 |
13N.m |
|
|
Přípustný moment setrvačnosti |
J4 |
1,3 kg.m² |
|
J5 |
1,3 kg.m² |
|
|
J6 |
0,43 kg.m² |
|
|
Instalovat prostředí |
Teplota 0~45 stupňů, vlhkost 20%~80%RH (bez kondenzace) |
|
|
Rozhraní těla |
16pin |
|
|
Tělesná hmotnost |
170 kg |
|
|
Způsob instalace |
Formální instalace, obrácená instalace, boční instalace |
|
|
úroveň IP |
Tělo IP54, zápěstí IP67 |
|
Schéma instalačního rozhraní
