Popis produktů

Laserový svařovací robot se skládá z těla robota a elektrické skříně a je dodáván se softwarovým balíčkem pro laserové svařování. Primárně se používá pro aplikace, jako je laserové svařování, laserové řezání a laserové plátování.

Charakteristika výkonu robota

Specializované rozhraní pro laserové svařování s ovladatelným výkonem, podáváním drátu, pozvolným rozběhem a zastavením, před-vyzařováním a útlumem laseru, detekcí přilepení drátu, před-odběrem drátu a doplňováním drátu atd.
Tuhá, vysoká přesnost, nízké chvění.
Může řídit podávání drátu servomotorů nebo krokových motorů.
Při použití vertikálního výukového závěsu je efektivita programování robota vyšší.
Kompaktní elektrická skříň malých rozměrů může být integrována do laserového hostitele.
Jednofázový vstupní napájecí zdroj - 220 V, snadné a rychlé připojení.
Vestavěná jednotka UPS - podporuje regeneraci energie po výpadku.

Obsahuje

Subjekt: CRP-RA18-20-J
Elektrická skříň: G5A
Výukový přívěsek: Vertikální výukový přívěsek, délka kabelu 6 metrů
Operační box: 2 (s kabelem 5 - m)
Ovládací skříň a hlavní těleso propojovací kabel 5 metrů
Buben a stojan na svařovací drát
Volitelné dvě vnější osy

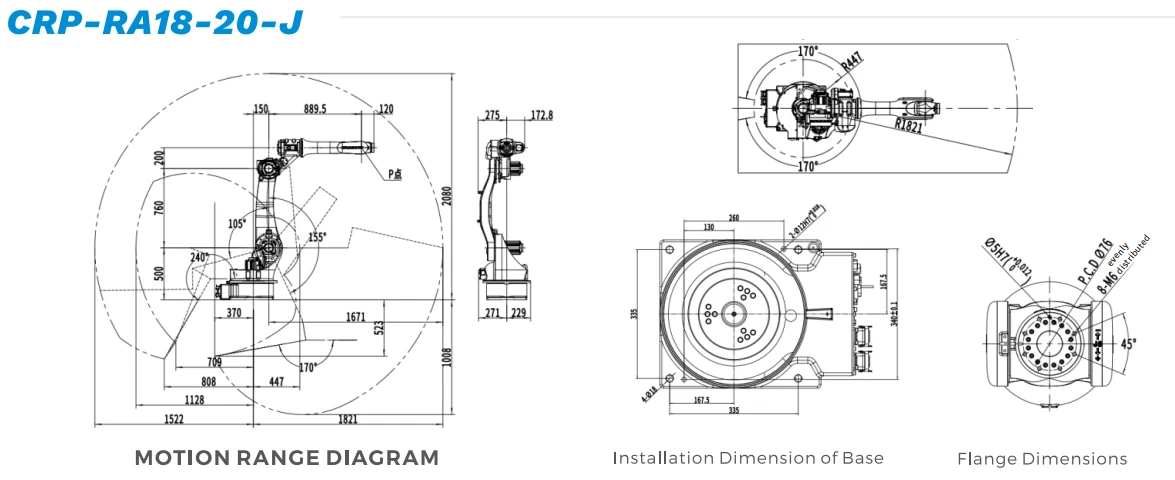

Technické parametry těla robota

Model		CRP-RA18-20-J
Počet osy pohybu		6
Konec zatížení		20 kg
Provozní rádius		1821 mm
Přesnost opakovatelnosti		±0,05 mm
Maximální úhel každé osy	J1	Montáž na zem/vzhůru nohama -165 stupňů ~165 stupňů, montáž na stěnu -30 stupňů ~30 stupňů
	J2	-155 stupňů ~ 105 stupňů
	J3	-90 stupňů ~ 135 stupňů
	J4	-190 stupňů ~ 190 stupňů
	J5	-90 stupňů ~ 110 stupňů
	J6	-210 stupňů ~ 210 stupňů
Maximální rychlost kloubu	J1	160 stupňů / S
	J2	160 stupňů / S
	J3	169 stupňů /S
	J4	301 stupňů /S
	J5	342 stupňů /S
	J6	708 stupňů / S
Přípustný točivý moment	J4	55N.m
	J5	55N.m
	J6	24N.m
Přípustný moment setrvačnosti	J4	2,1 kg.m²
	J5	2,1 kg.m²
	J6	0,16 kg.m²
Instalovat prostředí		Teplota 0~45 stupňů, vlhkost 20%~80%RH (bez kondenzace)
Rozhraní těla		16pin 2*Φ8mm
Tělesná hmotnost		288 kg
Způsob instalace		Formální instalace, obrácená instalace, boční instalace
úroveň IP		Tělo IP54, zápěstí IP67
