Představení produktu



CRP-RS12-60Z40 je čtyřosý robot SCARA pro průmyslovou manipulaci a automatizaci výroby. Má uvedené maximální užitečné zatížení 60 kg, maximální dosah 1200 mm a zdvih v ose Z 400 mm.
Model je uveden pro manipulaci, třídění, nakládání a vykládání, pájení, dávkování a tamponový tisk. Jeho specifikace poskytují základ pro vyhodnocení požadavků na obrobek, uspořádání pracovní stanice a integraci s výrobním zařízením.







Klíčové vlastnosti

Užitečné zatížení 60 kg s dosahem 1200 mm

S maximálním užitečným zatížením 60 kg, maximálním dosahem 1200 mm a 400 mm pojezdu osy Z může být robot v rámci své pracovní obálky vyhodnocen pro přenos těžkých obrobků, nakládání a vykládání strojů a montážní úkoly.

Standardní doba cyklu 0,79 s

Uvedená standardní doba cyklu je 0,79 s, což poskytuje výchozí referenci pro vysoce výkonné manipulační aplikace. Před použitím tohoto čísla k odhadu propustnosti výrobní linky potvrďte testovací sekvenci a provozní podmínky pomocí CRP.

Vestavěný gigabitový Ethernet

Tělo robota obsahuje vestavěné rozhraní Gigabit Ethernet pro síťové připojení. Při plánování integrace s výrobním zařízením ověřte podporované komunikační protokoly a kompatibilitu řídicích jednotek.

Tělo robota 120 kg

S uvedenou tělesnou hmotností 120 kg poskytuje robot definovanou referenční hmotnost pro plánování instalace. Před dokončením návrhu pracovní stanice zkontrolujte instalační výkres, montážní uspořádání a požadovanou nosnou konstrukci.







Zvedací a instalační rozměry



Před plánováním manipulace se zařízením a instalací pracovní stanice si prohlédněte schéma zdvihání a instalační rozměry. Použijte výkres k posouzení instalačního prostoru, montážního uspořádání a přístupu pro nastavení a údržbu.

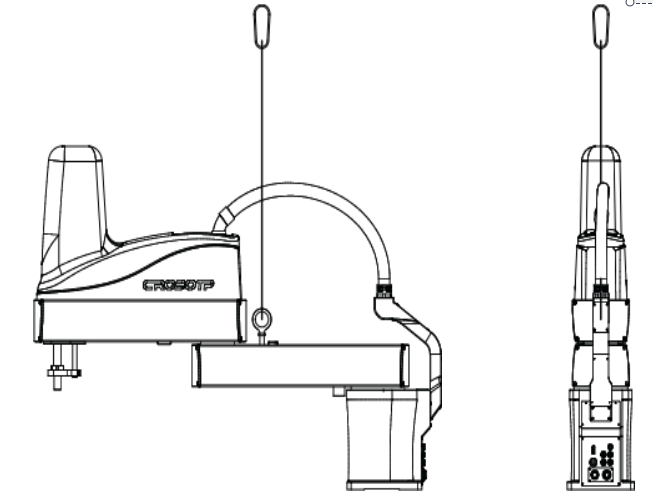

Schéma zdvihu

1



Schéma instalačních rozměrů

2







Aplikační scénáře



Ve specifikacích produktu jsou uvedeny následující aplikace. Skutečná vhodnost závisí na návrhu procesu a konfiguraci robota.

  • Zacházení:Přenášejte obrobky mezi určenými pozicemi nebo výrobními stanicemi.
  • řazení:Přesouvejte položky mezi umístěními v automatizovaném pracovním postupu třídění.
  • Nakládání a vykládání:Přenášejte obrobky do nebo ze zpracovatelského zařízení.
  • Pájení:Umístěte nebo přesuňte obrobek nebo nástroj tak, jak to vyžaduje proces pájení.
  • Výdej:Postupujte podle definované cesty pro výdejní operace.
  • Tamponový potisk:Umístěte nebo přenášejte obrobky prostřednictvím pracovního postupu tamponového tisku.







Technické parametry těla robota



Obecné specifikace

Parametr

Specifikace

Model

CRP-RS12-60Z40

Způsob instalace

Instalace pracovní desky

Tělesná hmotnost robota

120KG

Maximální dosah

1200mm

Standardní doba cyklu

0.79S

Maximální zatížení

60KG



Opakovaná přesnost polohování

Osa

Specifikace

J1–J2

±0,03 mm

J3

±0,01 mm

J4

±0,005 stupně



Maximální cestování

Osa

Specifikace

J1

±130 stupňů

J2

±150 stupňů

J3

400mm

J4

±360 stupňů



Maximální rychlost

Osa

Specifikace

J1–J2

8062 mm/S

J3

760 mm/S

J4

669 stupňů / S



J4 Přípustný moment setrvačnosti

Stav zatížení

Specifikace

Jmenovité zatížení

1 kg·m²

Maximální zatížení

2,4 kg·m²



Uživatelské rozhraní a elektrické informace

Parametr

Specifikace

Uživatelské rozhraní - Circuitry

26 Pin

Elektřina

φ6mm2,φ8mm2 výdržné napětí: 0,59MPa

Konfigurace elektrické skříně

G12



Instalační prostředí

Parametr

Specifikace

Relativní vlhkost

20%~80% RH (bez kondenzace)

Vibrace

Méně než 0,5G

Okolní teplota

0 - 40 stupeň

Jiné požadavky

Instalace robota musí být mimo dosah hořlavých nebo korozivních kapalin nebo plynů, elektrických zdrojů rušení







Přizpůsobení a vývoj OEM/ODM



U projektů vyžadujících nový design robota nebo jinou konfiguraci nad rámec uvedených možností kontaktujte CRP a prodiskutujte požadavky aplikace a technickou proveditelnost.

1


Možnosti konfigurace

• Externí propojovací kabel:5 m standard; možnosti 8 m, 10 m a 15 m; k dispozici vlastní délky.
• Transformátor:Uvedené možnosti zahrnují 3000 W, 5000 W a 8000 W; mohou být požadovány další specifikace.
• Přívěsek Teach:Model E a Model C.
• Naučte závěsný kabel:6 m, 8 m, 10 m, 12 m a 15 m; k dispozici vlastní délky.
• Systémové rozhraní:anglické rozhraní se štítky na obrazovce CRP; alternativní anglické štítky jsou uvedeny za poplatek 2 000 USD za design.
• Barva robota:Modrá (RAL 5015), Telecom Grey (RAL 7047), Červená (RAL 3027), žlutá ASD (RAL 1007), žlutá FLK (RAL 1008), signální bílá (RAL 9003), travní papír (RAL 9018) a světle šedá (RAL 7035). Ostatní barvy jsou uvedeny s dodací lhůtou 45 dní.

Vývoj nových robotů

U projektu, který může vyžadovat nový design robota, mohou kupující kontaktovat společnost CRP pro úvodní technickou diskusi. Mezi užitečné informace patří:
• Aplikace:Výrobní proces a úkol, který musí robot provést.
• Obrobek:Rozměry, hmotnost, tvar a požadavky na manipulaci.
• Požadavky na pohyb:Požadovaný dosah, vertikální dráha, rozsah pohybu a cílový čas cyklu, pokud jsou známy.
• Podmínky instalace:Dostupný prostor, montážní uspořádání a okolní vybavení.
• Systémová integrace:Řadič, nástroje, elektrická připojení a požadavky na komunikaci, pokud jsou použitelné.
• Cíle projektu:Jakékoli specifické požadavky na provoz, uspořádání nebo konfiguraci, které stávající modely nemusí splňovat.



Prodiskutujte konfiguraci svého robota nebo nový vývojový projekt







Výroba a kontrola kvality



Oficiální tovární informace CRP popisují výrobní základnu o rozloze více než 30 000 m², roční výrobní kapacitu 30 000 sad, přibližně 300 zaměstnanců a více než 40 % výzkumných pracovníků. Tyto údaje popisují CRP na úrovni společnosti, nikoli produkční údaje specifické pro CRP-RS12-60Z40.

2



Výroba a kontrola

CRP popisuje svůj výrobní proces tak, že zahrnuje výrobu základních komponent, montáž robota, instalaci robotického obvazu a testování robotů. Její zveřejněné tovární informace také uvádějí, že kontroly kvality zahrnují výrobu od vstupních materiálů až po hotové výrobky.
Před odesláním CRP hlásí kontroly výkonu, které zahrnují opakovanou přesnost polohování a stabilitu zátěže. Kupující si mohou vyžádat kontrolní záznamy a kritéria přijetí platná pro jejich objednávku.



Zjistěte více o výrobě CRP







FAQ



Otázka: Jaké informace jsou potřebné k posouzení, zda tento robot vyhovuje mé aplikaci?

Odpověď: Uveďte hmotnost obrobku a nástroje, požadované polohy vyzvednutí a umístění, uspořádání stanice, sekvenci pohybu a cílovou dobu cyklu. CRP může tyto podrobnosti použít k posouzení navrhované aplikace a konfigurace.

Otázka: Jak by měla být vyhodnocena uvedená doba cyklu 0,79 s?

Odpověď: Specifikace produktu uvádí 0,79 s, ale nedefinuje testovací sekvenci ani podmínky. Před použitím obrázku k odhadu propustnosti linky si tyto údaje ověřte pomocí CRP.

Otázka: Lze CRP-RS12-60Z40 přizpůsobit?

Odpověď: CRP uvádí možnosti pro kabely, napájení transformátoru, výukové závěsy, konfiguraci rozhraní a barvy napříč nabídkou průmyslových robotů. Dostupnost tohoto modelu musí být potvrzena pro požadovanou konfiguraci.

Otázka: Co by mělo být potvrzeno před integrací robota s výrobním zařízením?

Odpověď: Vyžádejte si příslušné informace o komunikačním protokolu, elektrické výkresy, požadavky na zapojení a podrobnosti o kompatibilitě regulátoru. Publikovaná specifikace uvádí 26pinové rozhraní obvodů a konfiguraci skříně G12; v původním popisu produktu je také uveden vestavěný gigabitový Ethernet.

Otázka: Jaké záznamy o kvalitě mohou kupující požadovat?

Odpověď: CRP popisuje kontroly před odesláním, které zahrnují opakovanou přesnost polohování a stabilitu při zatížení. Vyžádejte si příslušné kontrolní záznamy a kritéria přijetí pro konkrétní objednávku.

Otázka: Je tento model navržen pro spolupráci s lidmi?

Odpověď: Dodané informace o produktu klasifikují CRP-RS12-60Z40 jako manipulační robot. Nestanoví, že tento model je navržen nebo certifikován pro společný provoz. Potvrďte zamýšlený provozní režim a příslušné bezpečnostní požadavky pomocí CRP, než jej vyberete pro kolaborativní pracovní stanici.
